鍛鋼硬密封球閥 Q347H

　　一、產品概述

　　鍛鋼硬密封球閥 Q347H將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，閥桿扭矩小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。該產品適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

　　二、主要技術參數

試驗壓力（Mpa)	公稱壓力（Mpa)							壓力級（Class)
	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
強度試驗	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封試驗	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
氣密試驗	0.5-0.7
工作溫度	PTFE≤150℃  PPL≤300℃
適用介質	C：水、油、蒸氣   P：硝酸類（溫度≤200℃ ）    R：醋酸類（溫度≤200℃ ）

　　三、主要零部件材料

零件名稱	材料
材料代號	Ｃ	Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯、硬質合金
螺柱螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

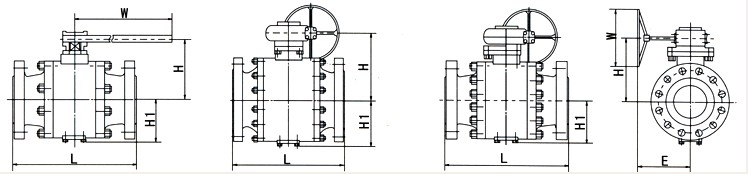

      四、主要外形與連接尺寸

　　ANSI Class150 PN1.6

公稱通徑	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直徑		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	203	229	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
	BW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	90	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量		24	50	75	195	280	440	570	800	1480	2350	2400	4050	6160	7200	8700	12500

　　ANSI Class300 PN2.5 PN4.0

公稱通徑	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直徑		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	283	305	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1956
	RW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	190	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800

　　ANSI Class400 PN6.3

公稱通徑	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直徑		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
	RW	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
H1		110	120	140	185	220	270	310	345	410	440	480	590	655	730	830	930
H		180	200	210	290	320	380	430	450	550	580	630	700	790	890	1000	1070
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800

　　ANSI Class600 PN10.0

公稱通徑	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	30"	32"
	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	750	800
球孔直徑		51	76	102	152	203	254	305	337	387	438	489	591	689	737	787
L	RF	292	356	432	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778
	BW	295	359	435	562	664	791	841	892	994	1095	1200	1407	1549	1651	1778
	RTJ	292	356	432	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778
H1		110	120	140	185	220	270	310	345	410	440	480	590	660	700	730
H		180	200	210	290	320	380	430	450	550	580	630	700	790	840	890
W		400	850	1000	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	171	171	171	150	83	123	123	123	123	123
F					350	350	500	420	420	580	650	735	735	735	735	735
重量		32	64	120	260	500	700	1098	1520	2300	3250	3780	6450	8500	10600	13100

　　ANSI Class900 PN15.0

公稱通徑	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	50	80	100	150	200	250	300	350	400	450	500	600
球孔直徑		51	76	102	152	203	254	305	324	375	425	473	572
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334	1569
	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334	1569
H1		135	158	190	200	250	285	350	400	480	530	580	670
H		190	200	230	300	375	420	460	530	600	640	700	760
W		600	600	600	600	800	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180	220
F		350	350	350	420	420	650	650	735	735	735	735	735
重量		50	80	170	390	640	970	1550	2150	3320	4520	5320	9600
